F405 Stack Controller

● Artikel: F405 Stack Controller
● MCU: STM32F405
● IMU (Gyro): ICM42688
● USB-Port-Typ: Typ-C
● Gewicht: 7,5 g
● Montagegröße: 30,5*30,5 mm
● Dimension: 37 (l) x 37 (w) x 6,6 (h) mm
Flash Hobby BLS 60A 30.5x30.5 4-in-1 ESC
● Firmware: BLS 16.7
● Gewicht: 12g
● Dimension: 42,3 (l) * 37 (w) * 6,2 mm (h)
● Befestigungsgröße: 30,5 x 30,5 mm (4 -mm -Lochdurchmesser)
● ESC -Protokoll: DSHOT300/600

Modell:F405 Stack

Anfrage absenden

Produktbeschreibung

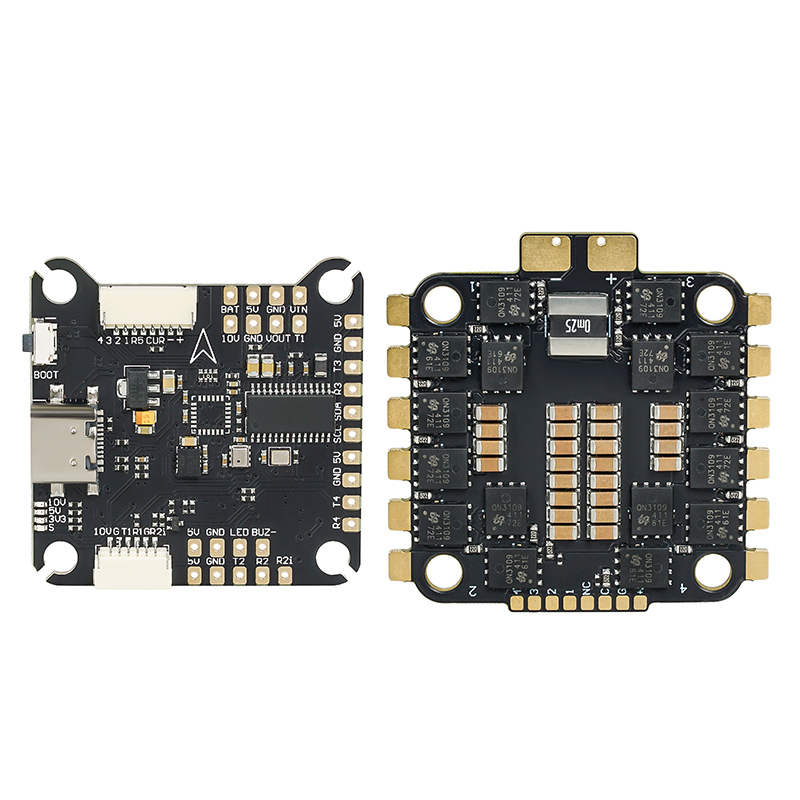

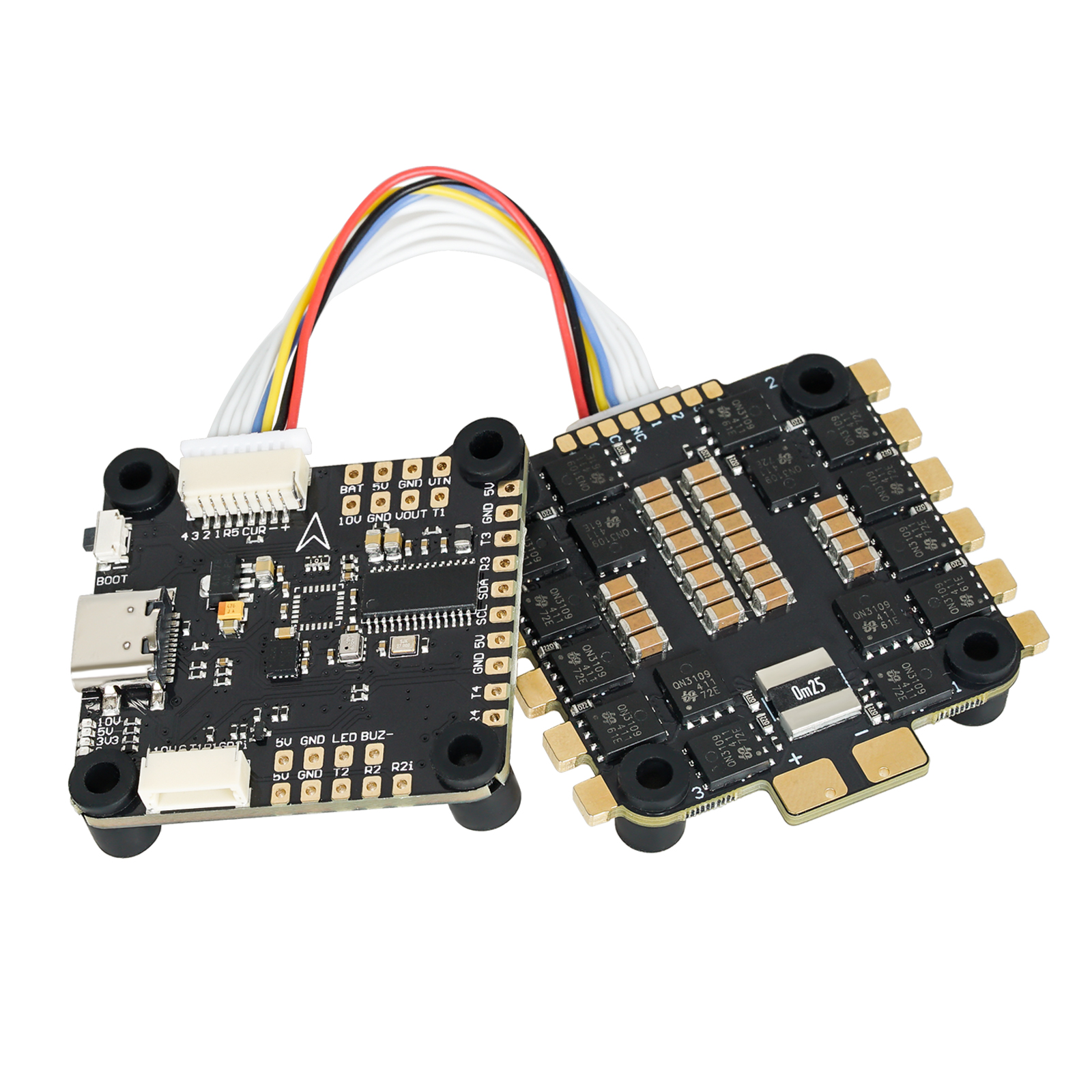

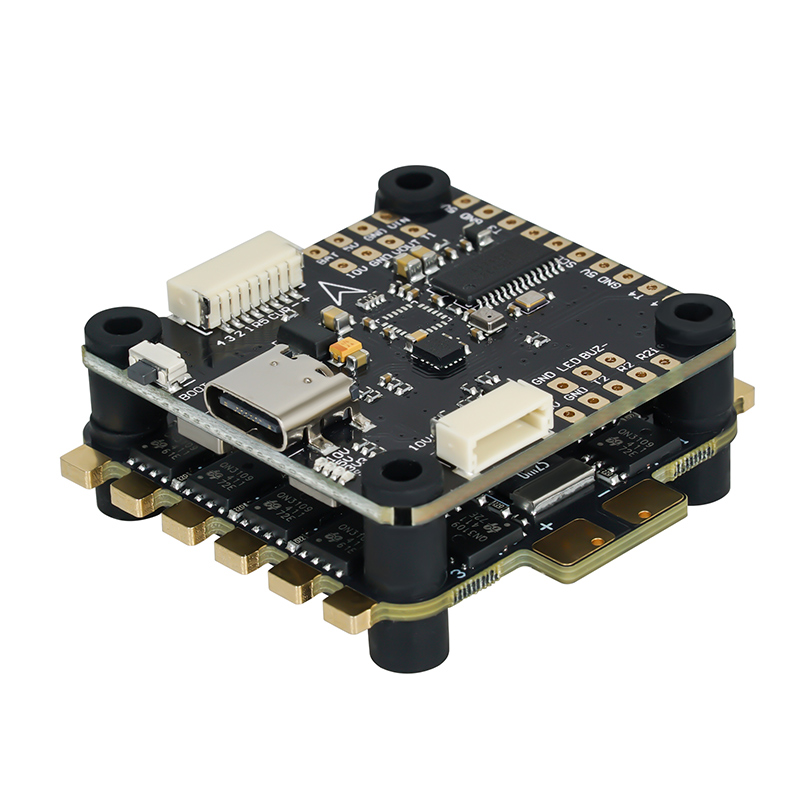

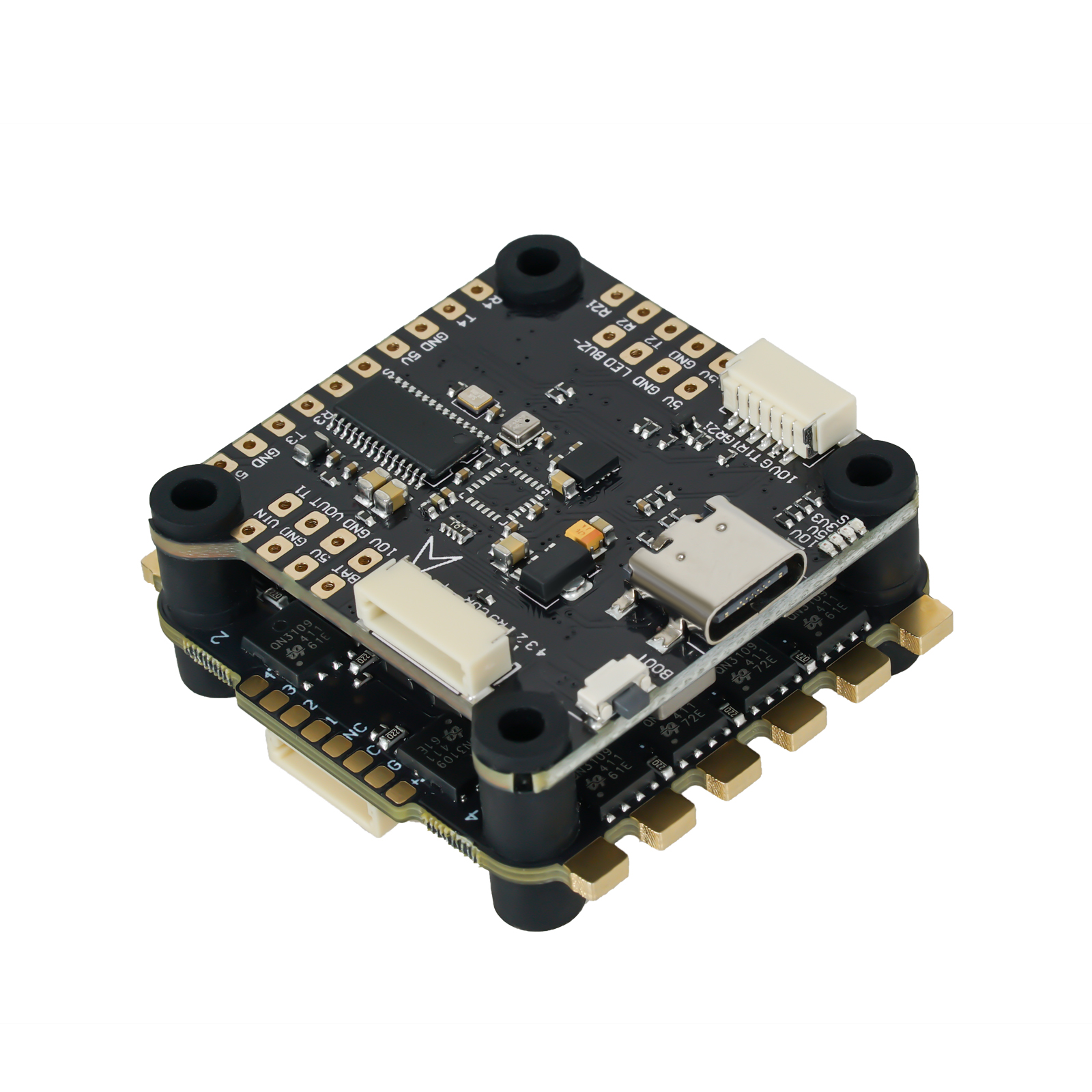

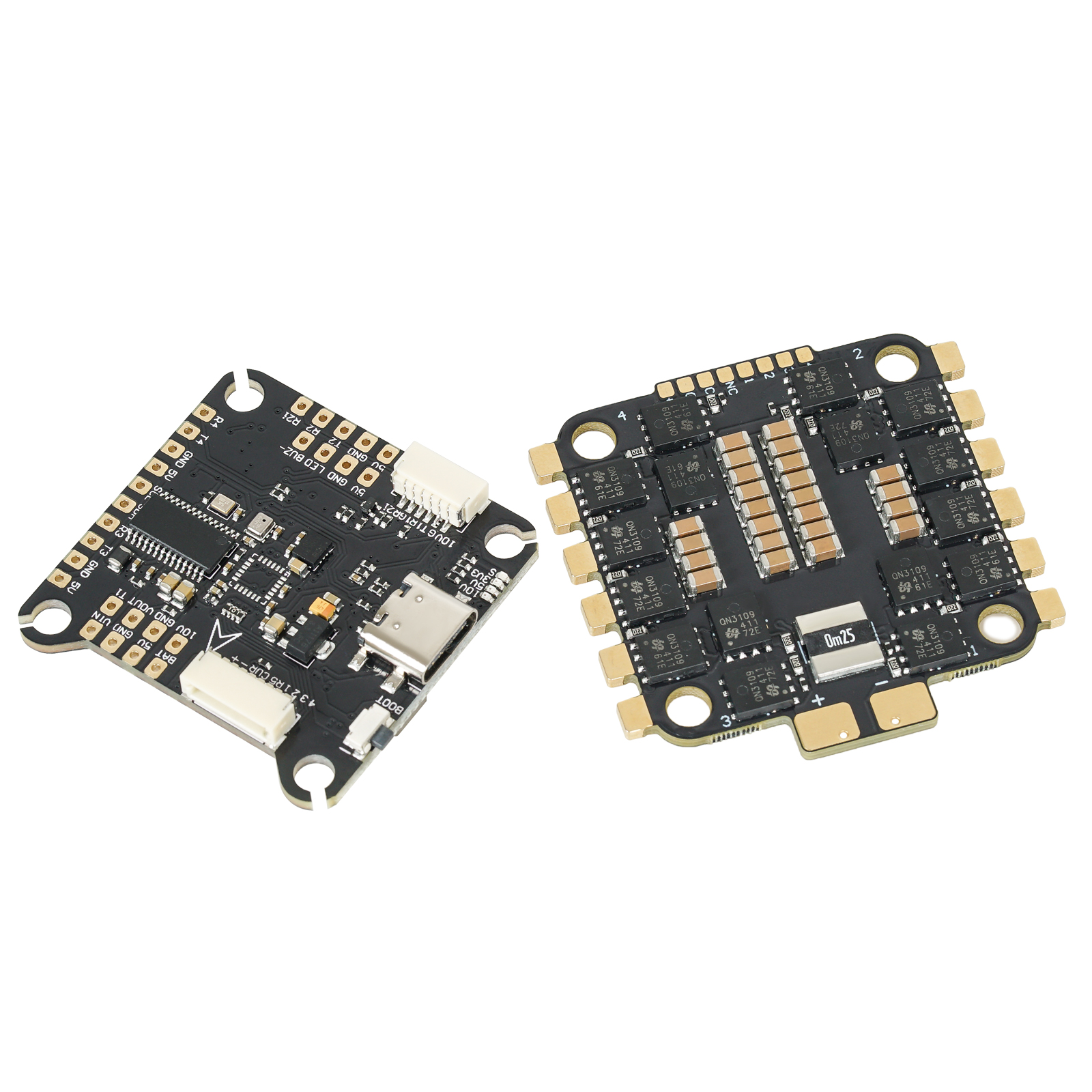

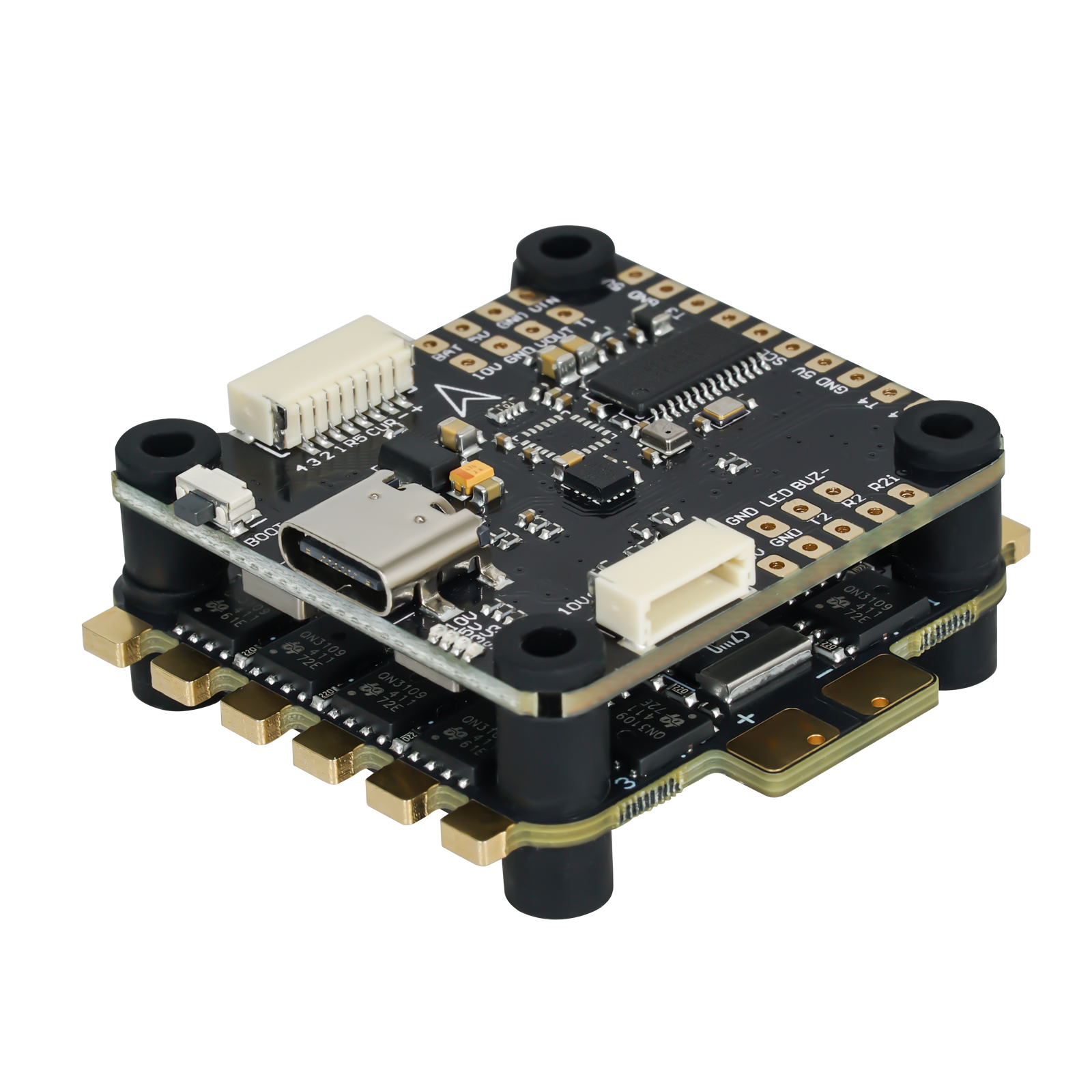

F405 3-6S 30x30 FC & ESC Stack MPU6000 F405 Stack Controller Blhelis 60A 4in1 ESC

Es wird die Firmware im Folgenden Link heruntergeladen:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Spezifikationen

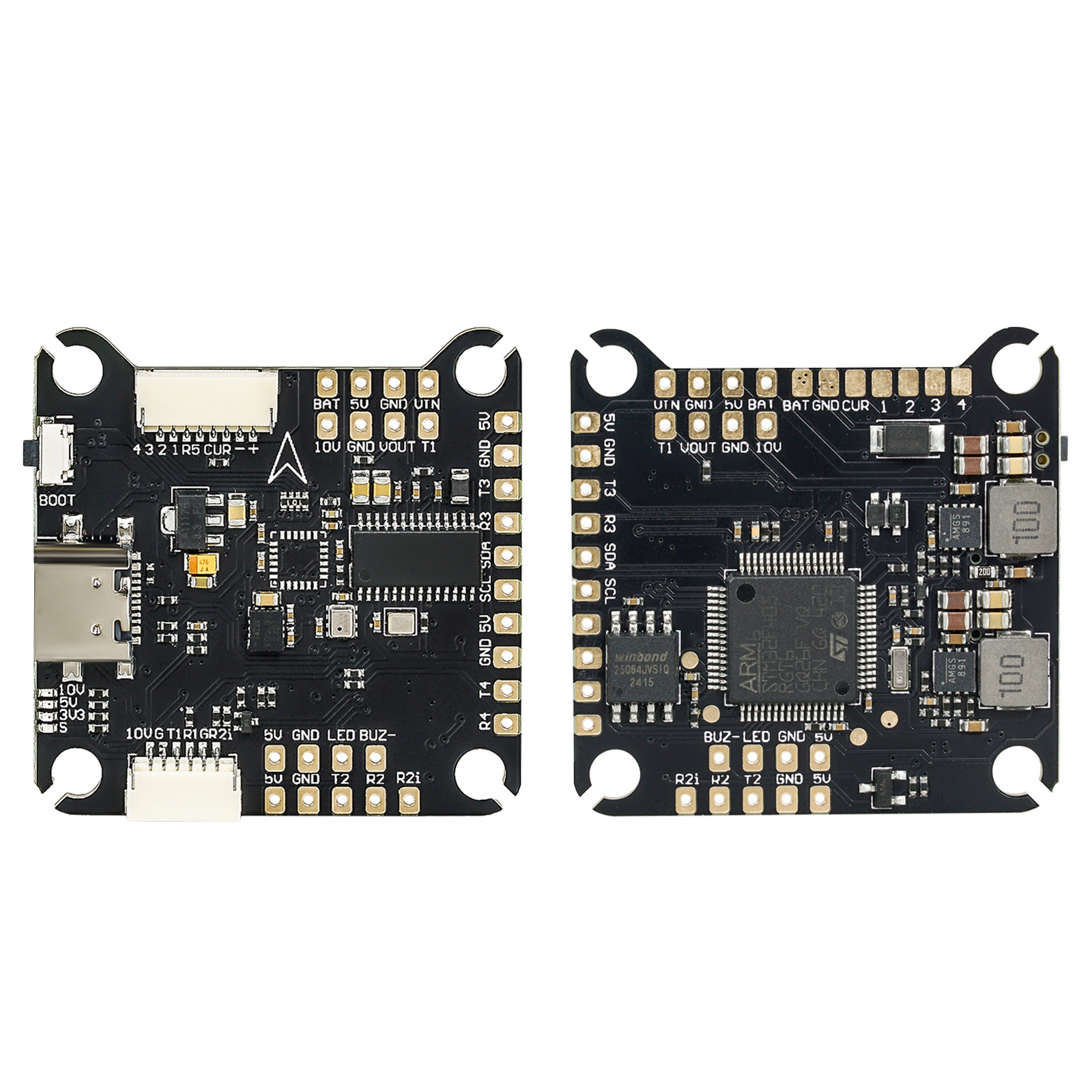

Produktname	Flash Hobby F405 30.5x30.5 Flugcontroller
MCU	STM32F405
IMU (Gyro)	ICM42688
USB -Port -Typ	Typ-C
Barometer	BMP280
OSD -Chip	Betaflight OSD mit AT7456E -Chip

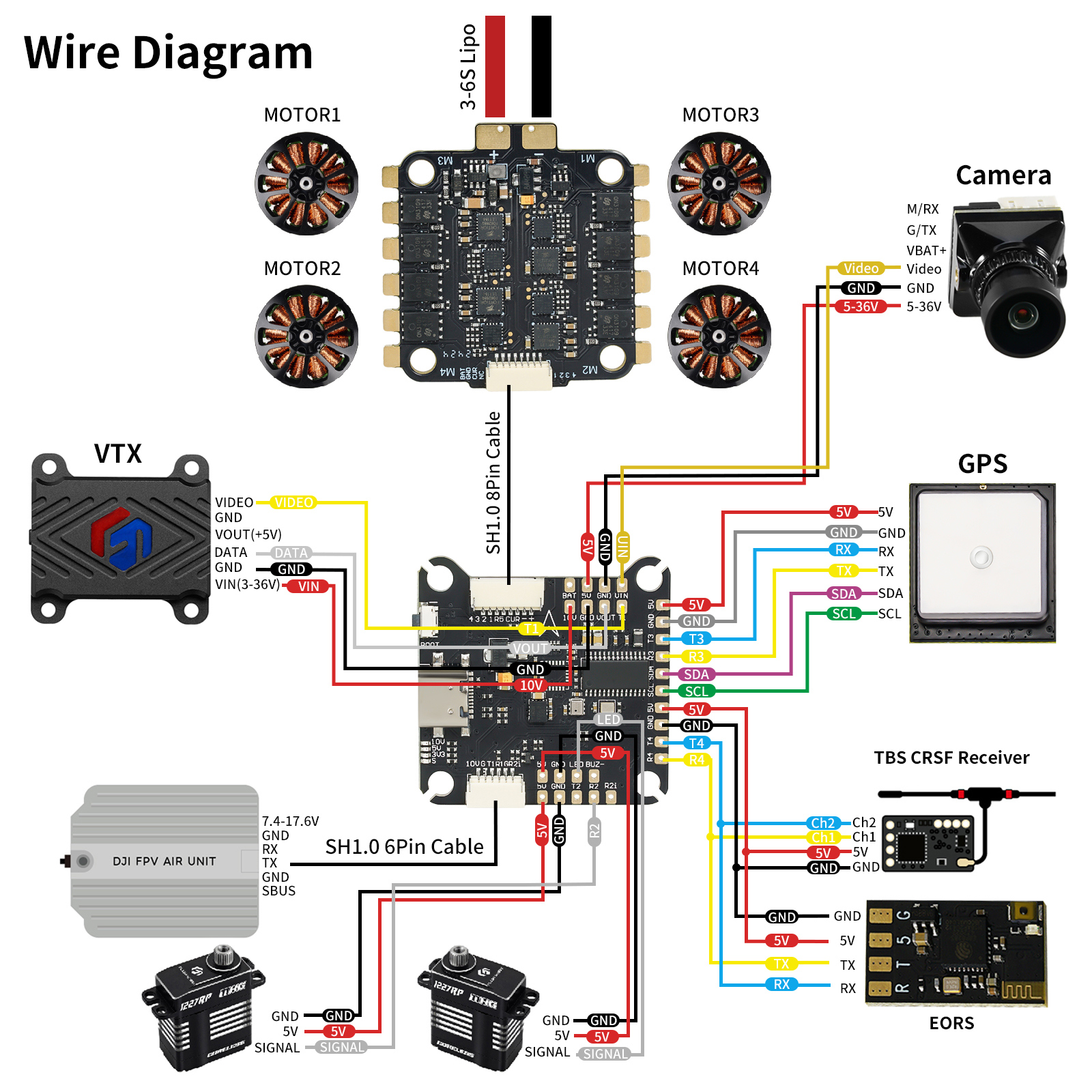

DJI Air Unit Anschlussweg	Zwei unterstützte Wege: 6-polige Stecker oder direktes Löten.
6-polige DJI-Stecker	Unterstützt. Vollständig kompatibel mit DJI O3/Runcam Link/CADDX Vista/DJI Air Unit V1, muss kein Draht geändert werden.
Schwarze Box	16m Black Box
Stromsensoreingang	Unterstützt. Für 60a Esc, Bitte setzen Sie Skala = 180 und Offset = 0.
Leistungseingabe	3s - 6s Lipo (durch ESC 8 -Pin -Stecker)
5V BEC Ausgang	5 Grous 5V -Ausgang，Die Gesamtstromlast beträgt 3a
9 V Ausgang	3 Gruppen 9 V Ausgang，Die Gesamtstromlast beträgt 2,5a
3,3 V Ausgang	1 Gruppe 3.3 V Ausgang，Der Maxmum -Strom beträgt 300 mA
ESC -Signal	M1 - M4
Uart	6 Sätze (UART2 UART5, UART3), UART6 (für SBUS dediziert), UART4 (für die ESC -Telemetrie gewidmet), UART1 (dediziert für die VTX -Dateneinstellung)
SBS	Debugging an den UART6 -Kanal
ESC -Telemetrie	UART R4 (UART4)
I2C	Unterstützt. SDA & SCL Pads auf der vorderen Seite. Verwendet für das Magnetometer.
LED -PAD	Unterstützt. LED-, 5V- und GND -Pads auf dem Boden der Vorderseite. Wird für WS2812 -LED von Betaflight Firmware verwendet.
Summer	unterstützt，5 V, BZ Pads für 5 V Summer
BOOT -Taste	Unterstützt.
	[A]. Drücken Sie die Kartaste und führen Sie den FC gleichzeitig mit, zwingt den FC, den DFU -Modus einzugeben. Dies gilt für das Flashen von Firmware, wenn der FC gemickelt wird.
	[B]. Wenn der FC eingeschaltet wird und im Standby-Modus mit der Kartaste mit den LED-Streifen mit LED1-LED4-Anschlüssen auf der unteren Seite gesteuert werden kann. Drücken Sie standardmäßig die Taste der Start kurz drücken, um den LED-Anzeigemodus zu zyklieren. Drücken Sie die Kartaste lang an, um den SpeedyBee-LED-Modus und den BF-LED-Modus zu wechseln. Im BF-LED-Modus werden alle LED1-LED4-Streifen von Betaflight Firmware gesteuert.
Unterstützte Flugcontroller -Firmware	Betaflight (Standard),
Firmware -Zielname	STM32F405

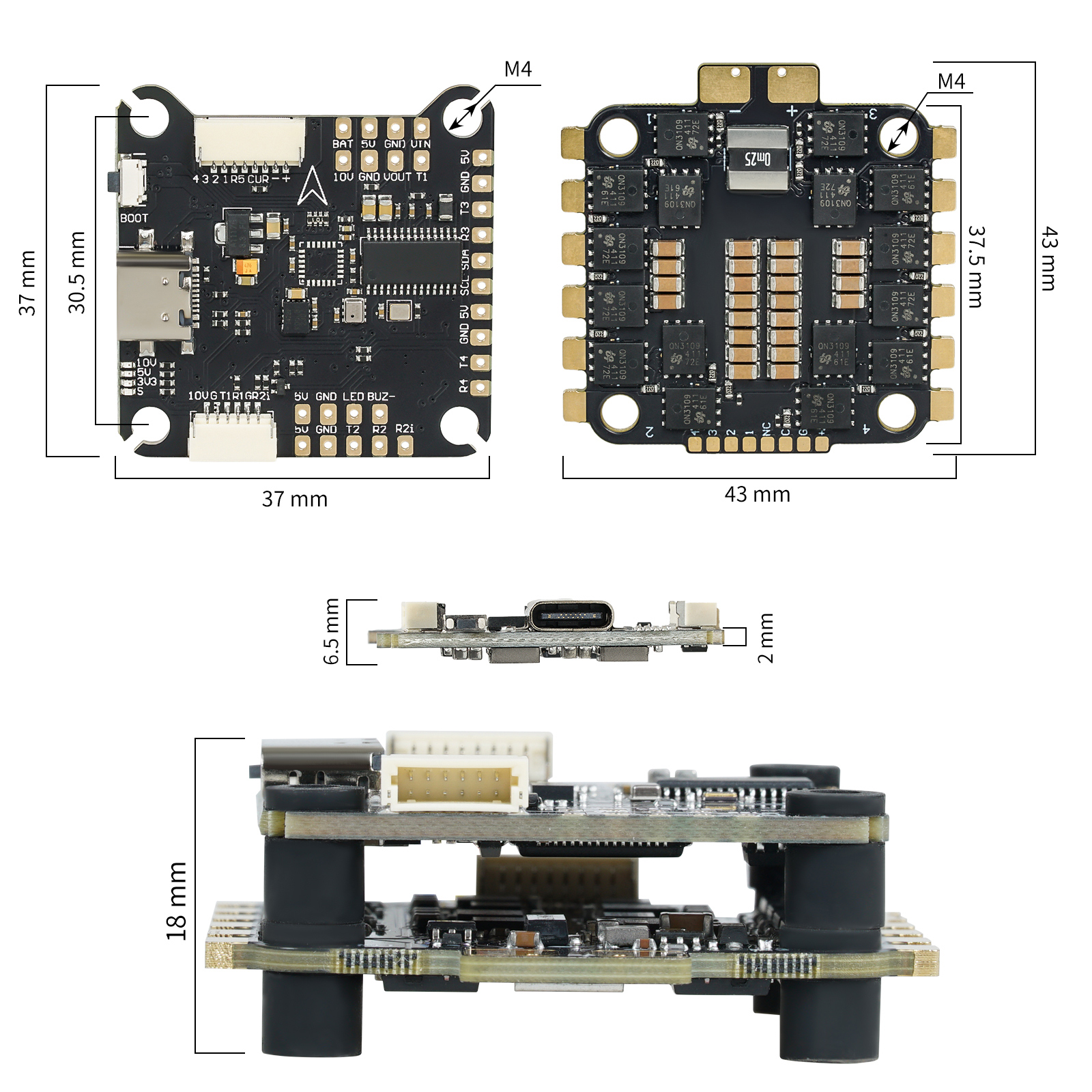

Montage	30,5 x 30,5 mm (4 mm Lochdurchmesser)
Dimension	37 (l) x 37 (w) x 6,6 (h) mm

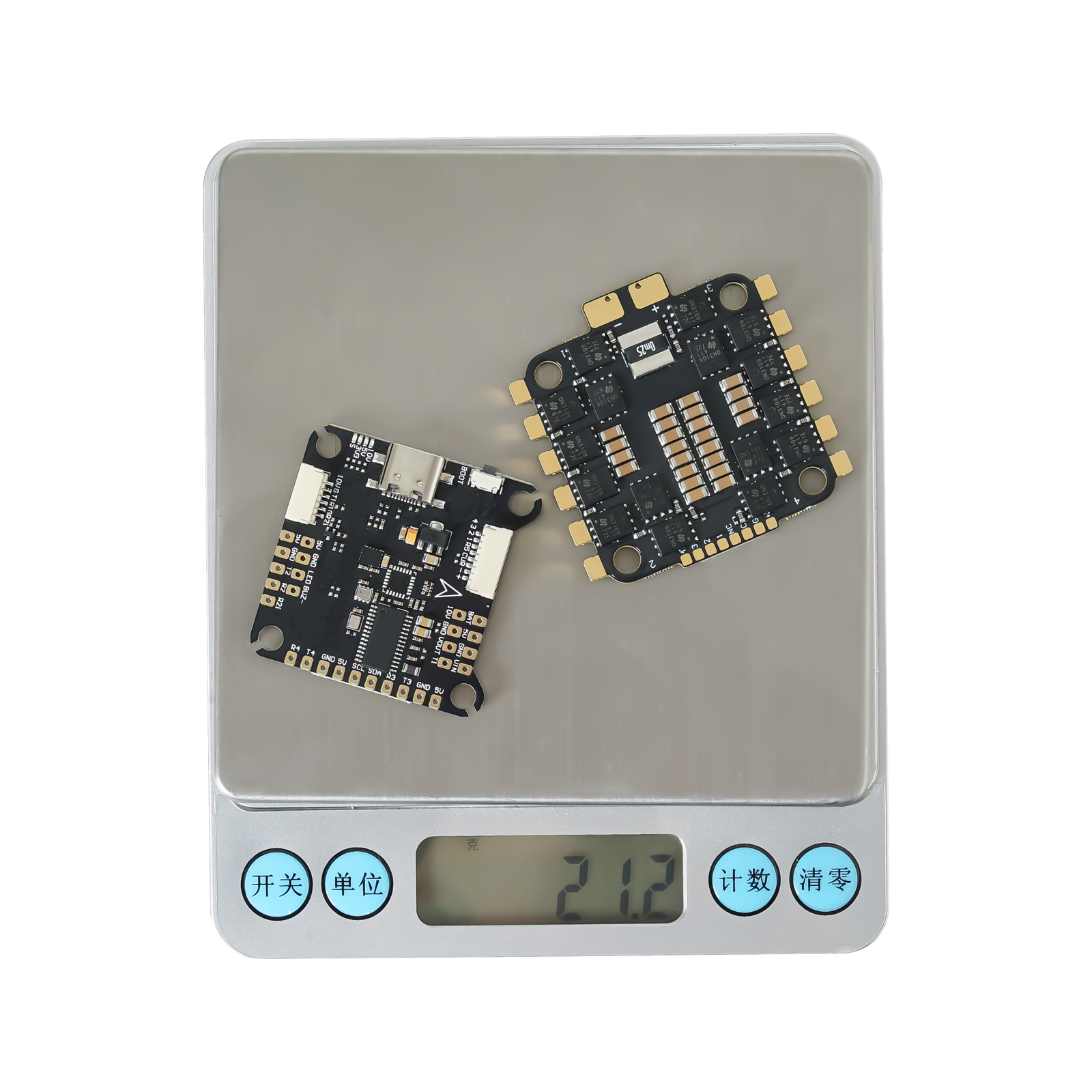

Gewicht	7.5g

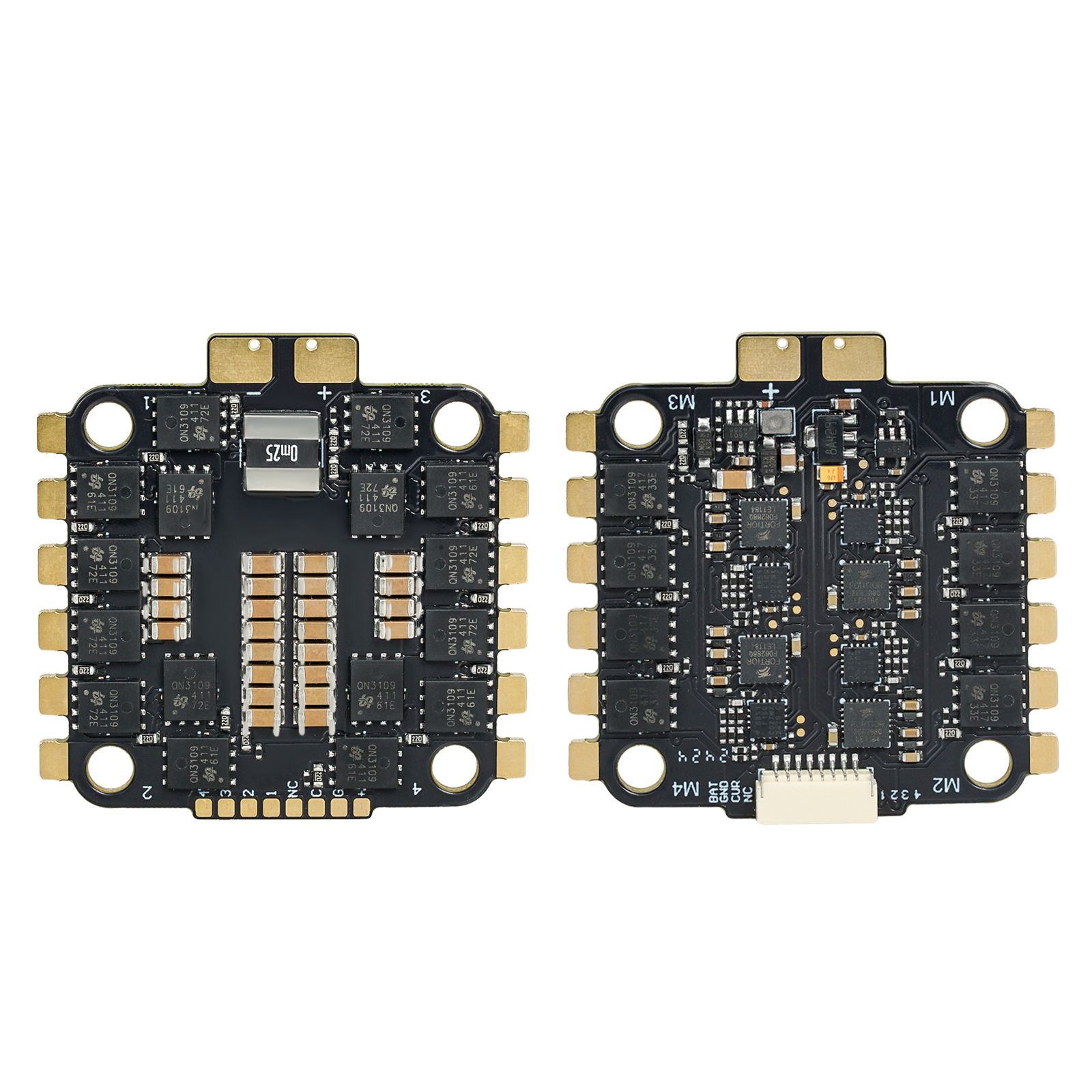

Produktname	Flash Hobby BLS 60A 30.5x30.5 4-in-1 ESC
Firmware	BLS 16.7
PC -Konfigurator -Download -Link	https://esc-configurator.com/
Kontinuierlicher Strom	50a * 4
Strömungsstrom	60a (5 Sekunden)
TVS -Schutzdiode	Ja

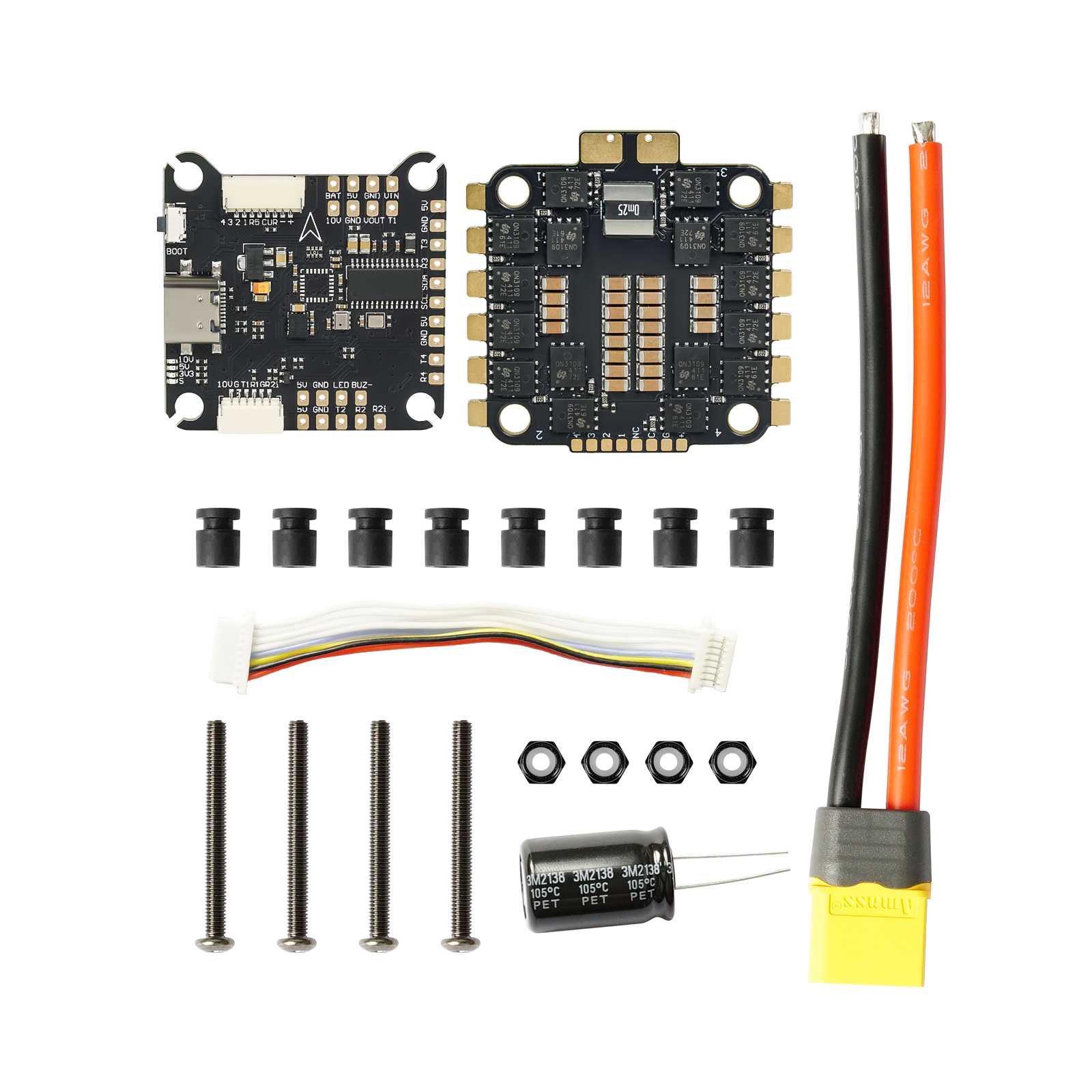

Externer Kondensator	35V560UF Low ESR -Kondensator (im Paket)
ESC -Protokoll	DSHOT300/600
Leistungseingabe	3-6S Login
Ausgabe	Mehrwertsteuer
Stromsensor	Unterstützung (Skala = 180 Offset = 0)
ESC -Telemetrie	Nicht unterstützt
Montage	30,5 x 30,5 mm (4 mm Lochdurchmesser)
Dimension	42,3 (l) * 37 (w) * 6,2 mm (h)
Gewicht	12g

Als Erinnerung, wenn Sie nach dem Upgrade und Herabstieg eines Programms kein Barometer haben, geben Sie das Feld Custom Defines in das Upgrade -Fenster ein:
Definieren Sie Gebrauch_Baro_DPS310
