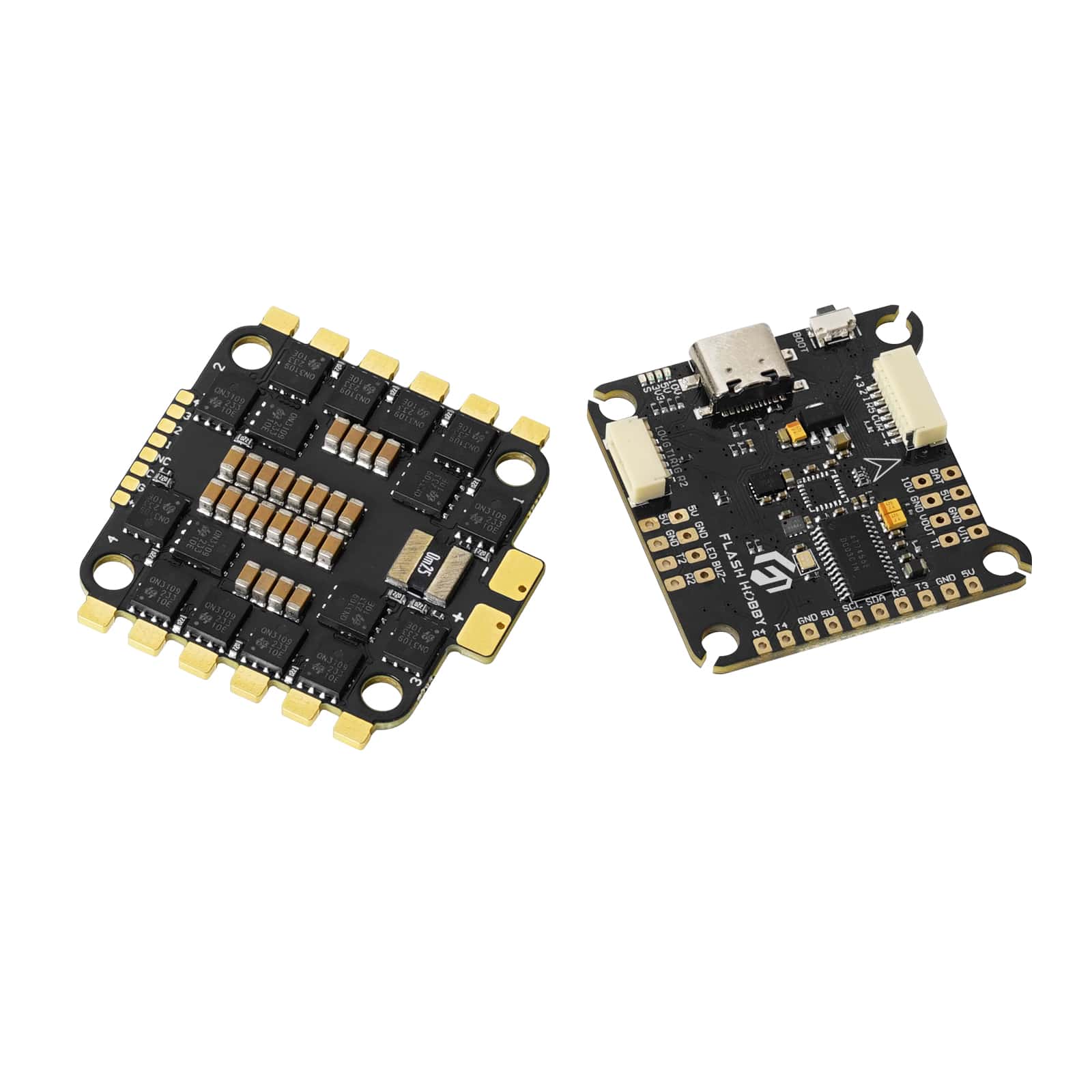

F405 STACK FLIGHT CONTROLLER

●Artikel: F405 Stack Flight Controller
●MCU:STM32F405
●IMU (Gyro): ICM42688
●USB-Anschlusstyp: Typ-C
●Gewicht: 7,5 g
●Montagegröße: 30,5 * 30,5 mm
●Abmessungen: 37 (L) x 37 (B) x 6,6 (H) mm
FLASH HOBBY BLS 50A 30,5x30,5 4-in-1-Regler
●Firmware: BLS 16.7
●Gewicht: 12g
●Abmessungen: 42,3 (L) * 37 (B) * 6,2 mm (H)
●Montagegröße: 30,5 x 30,5 mm (4 mm Lochdurchmesser).
●ESC-Protokoll: DSHOT300/600

Modell:F405 Stack

Anfrage absenden

Produktbeschreibung

F405 3-6S 30X30 FC&ESC FPV Stack MPU6000 F405 Stack Flight Controller BLHELIS 50A 4in1 ESC für FPV Freestyle Drone Modell

Die Firmware wird über den folgenden Link heruntergeladen:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Spezifikationen
Produktname	FLASH HOBBY F405 30,5x30,5 Flugcontroller
MCU	STM32F405
IMU (Gyro)	ICM42688
USB-Anschlusstyp	Typ-C
Barometer	BMP280
OSD-Chip	BetaFlight OSD mit AT7456E-Chip
Verbindungsweg zur DJI-Lufteinheit	Es werden zwei Möglichkeiten unterstützt: 6-poliger Stecker oder direktes Löten.
6-poliger DJI-Stecker	Unterstützt. Vollständig kompatibel mit DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, es muss kein Kabel gewechselt werden.
Flugschreiber	16M Blackbox
Aktueller Sensoreingang	Unterstützt. Für 50A ESC, Bitte stellen Sie Skalierung = 180 und Offset = 0 ein.
Leistungsaufnahme	3S - 6S Lipo (über ESC 8-PIN-Stecker)
5V BEC-Ausgang	5-poliger 5-V-Ausgang，Die Gesamtstrombelastung beträgt 3A
9V-Ausgang	3 Gruppen 9V Ausgang，Die Gesamtstrombelastung beträgt 2,5A
3,3 V Ausgang	1 Gruppe 3,3 V Ausgang，Der maximale Strom beträgt 300 mA
ESC-Signal	M1 - M4
UART	6 Sätze (UART2 UART5, UART3), UART6 (dediziert für SBUS), UART4 (dediziert für ESC-Telemetrie), UART1 (dediziert für die VTX-Dateneinstellung)
Sbs	Debuggen auf dem UART6-Kanal
ESC-Telemetrie	UART R4(UART4)
I2C	Unterstützt. SDA- und SCL-Pads auf der Vorderseite. Wird für Magnetometer verwendet.
LED-Pad	Unterstützt. LED-, 5-V- und GND-Pads unten auf der Vorderseite. Wird für WS2812-LEDs verwendet, die von der Betaflight-Firmware gesteuert werden.
Summer	unterstützt，5V,BZ-Pads für 5V-Summer
BOOT-Taste	Unterstützt.
	[A]. Wenn Sie die BOOT-Taste gedrückt halten und gleichzeitig den FC einschalten, wird der FC gezwungen, in den DFU-Modus zu wechseln. Dies dient zum Flashen der Firmware, wenn der FC kaputt geht.
	[B]. Wenn der FC eingeschaltet ist und sich im Standby-Modus befindet, können mit der BOOT-Taste die LED-Streifen gesteuert werden, die an den LED1-LED4-Anschlüssen auf der Unterseite angeschlossen sind. Standardmäßig drücken Sie kurz die BOOT-Taste, um den LED-Anzeigemodus zu wechseln. Drücken Sie lange auf die BOOT-Taste, um zwischen dem SpeedyBee-LED-Modus und dem BF-LED-Modus zu wechseln. Im BF-LED-Modus werden alle LED1-LED4-Streifen von der Betaflight-Firmware gesteuert.
Unterstützte Flight Controller-Firmware	BetaFlight(Standard),
Firmware-Zielname	STM32F405
Montage	30,5 x 30,5 mm (4 mm Lochdurchmesser)
Abmessungen	37 (L) x 37 (B) x 6,6 (H) mm
Gewicht	7,5g
Produktname	FLASH HOBBY BLS 50A 30,5x30,5 4-in-1-Regler
Firmware	BLS 16.7
Download-Link für den PC-Konfigurator	https://esc-configurator.com/
Dauerstrom	50A * 4
Burst-Strom	60A (5 Sekunden)
TVS-Schutzdiode	Ja
Externer Kondensator	35V560uF Low-ESR-Kondensator (im Paket)
ESC-Protokoll	DSHOT300/600
Leistungsaufnahme	3-6S LiPo
Leistung	VBAT
Stromsensor	Unterstützung (Maßstab=180 Offset=0)
ESC-Telemetrie	Nicht unterstützt
Montage	30,5 x 30,5 mm (4 mm Lochdurchmesser)
Abmessungen	42,3 (L) * 37 (B) * 6,2 mm (H)
Gewicht	12g

Zur Erinnerung: Wenn Sie nach dem Upgrade oder Downgrade eines Programms kein Barometer haben, geben Sie im Upgrade-Fenster das Feld „Benutzerdefinierte Definitionen“ ein:
Definieren Sie USE_BARO_DPS310. Definieren Sie USE_BARO_SPI_DPS310
